Condenseur : le composant central de rejet de chaleur de tous les systèmes de réfrigération et de CVC

Tout système de refroidissement fonctionnel, depuis les climatiseurs domestiques et les chambres froides jusqu'aux grands refroidisseurs industriels et aux installations de la chaîne du froid alimentaire, repose sur une pièce irremplaçable : le condenseur. Souvent appelée « sortie de chaleur » des équipements de réfrigération, elle détermine directement l’efficacité énergétique du système, son fonctionnement stable et sa durée de vie.

Si vous êtes un ingénieur en entrepôt frigorifique, un entrepreneur en CVC, un acheteur d'équipement de réfrigération ou un propriétaire d'usine, ce guide complet détaillera les bases des condenseurs, classifiera les modèles courants, comparera leurs avantages et les associera à différents scénarios de projet pour vous aider à choisir le condenseur optimal pour votre entreprise.

1. Qu'est-ce qu'un condensateur et sa fonction principale

A condenseur est un échangeur de chaleur professionnel conçu pour éliminer la chaleur de la vapeur de réfrigérant à haute pression et à haute température et reconvertir la vapeur en réfrigérant liquide, complétant ainsi le cycle complet de réfrigération par compression de vapeur.

Trois étapes de travail clés à l'intérieur d'un condenseur

1. Désurchauffe : La vapeur de réfrigérant chaude surchauffée évacuée du compresseur perd d'abord l'excès de chaleur sensible et chute jusqu'à une température saturée.
2. Condensation (processus central) : La vapeur saturée libère une chaleur latente massive vers le milieu de refroidissement (air ou eau) et change de phase du gaz au liquide.
3. Sous-refroidissement : le réfrigérant liquide est davantage refroidi en dessous de la température de saturation, évitant ainsi les gaz flash et augmentant la capacité de refroidissement globale.

Pourquoi les condensateurs sont indispensables

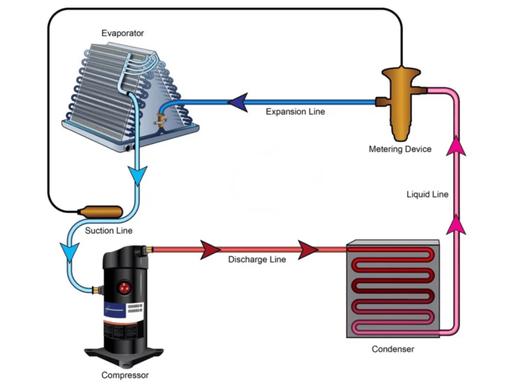

L'évaporateur absorbe la chaleur des chambres froides ou des espaces intérieurs, tandis que le condenseur évacue toute la chaleur captée vers l'environnement extérieur. Sans rejet efficace de la chaleur, la pression du réfrigérant augmentera fortement, les compresseurs surchaufferont et grilleront, et l’ensemble du système de refroidissement cessera de fonctionner. En termes simples : pas de condenseur qualifié = pas de refroidissement stable.

2. 3 principaux types de condenseurs de réfrigération (avantages, inconvénients et scénarios applicables)

Les condenseurs sont classés par fluide de refroidissement. Les trois modèles les plus utilisés sont les condenseurs à air, à eau et par évaporation.

2.1 Condenseur refroidi par air

Logique de travail

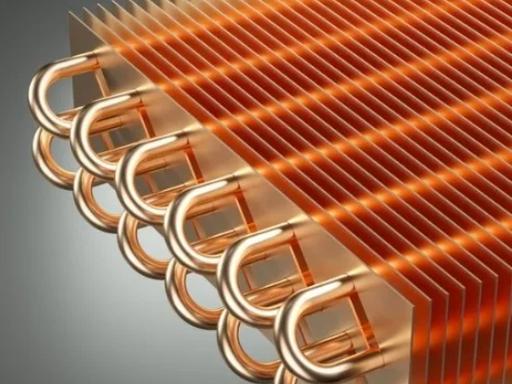

Des ventilateurs axiaux à grande vitesse soufflent l'air ambiant sur des serpentins à ailettes en cuivre et en aluminium ; l'air absorbe la chaleur du réfrigérant pour terminer la condensation.

Avantages

• Aucune conduite d'eau, tour de refroidissement ou pompe à eau n'est requise ; faible coût d'installation
• Structure simple, faible maintenance quotidienne, aucun problème de mise à l'échelle
• Idéal pour les zones pauvres en eau, les unités de réfrigération mobiles et les petites chambres froides

Inconvénients

• Efficacité du transfert de chaleur inférieure à celle des modèles refroidis à l'eau
• Les performances chutent considérablement à des températures ambiantes ultra élevées (plus de 35 ℃)

Applications typiques

Réfrigérateurs/congélateurs de petite et moyenne taille, vitrines de supermarché, climatisation partagée résidentielle/commerciale, unités CVC sur le toit, entrepôt frigorifique en conteneurs

2.2 Condenseur refroidi à l'eau

Logique de travail

L'eau de refroidissement circule à travers des structures à coque et tube ou à double tuyau ; l'eau emporte la chaleur du réfrigérant et s'écoule vers les tours de refroidissement pour recycler le refroidissement.

Avantages

• Performances d'échange thermique supérieures, basse température de condensation stable
• COP (efficacité énergétique) élevé, encombrement réduit, faible bruit de fonctionnement
• Production stable même dans les climats chauds d'été

Inconvénients

• Système complet de circulation d'eau (tour, pompe, pipeline) nécessaire, investissement initial plus élevé
• Traitement régulier de l'eau pour éviter le tartre et la corrosion des tubes

Applications typiques

Grands refroidisseurs industriels, systèmes de climatisation centraux, entrepôts frigorifiques de moyenne et grande taille, refroidissement de procédés chimiques

2.3 Condenseur évaporatif

Logique de travail

Combine le refroidissement par air et par eau : les pulvérisations d'eau forment un film mince sur les surfaces des serpentins ; l'évaporation de l'eau absorbe une chaleur massive et les ventilateurs rejettent de l'air chaud et humide.

Avantages

• Température de condensation proche de celle du bulbe humide, performances d'économie d'énergie les plus élevées
• Consommation d'eau seulement 10 à 20 % des systèmes traditionnels refroidis à l'eau
• Surface au sol plus petite que les ensembles de tours de refroidissement refroidis à l'eau correspondants

Inconvénients

• Prix unitaire plus élevé ; nécessite un traitement antigel dans les régions froides en hiver
• Les canalisations de pulvérisation nécessitent un nettoyage régulier pour bloquer l'accumulation de calcaire

Applications typiques

Grandes chaînes du froid pour aliments surgelés, systèmes de réfrigération industriels à l'ammoniac, usines de transformation de viande, grands entrepôts frigorifiques logistiques

3. Larges applications industrielles et commerciales des condenseurs

Les condenseurs ne se limitent pas au CVC et à l’entreposage frigorifique ; ils servent des dizaines d'industries ayant des exigences strictes en matière de refroidissement :

1. Chaîne du froid et industrie alimentaire : chambres de congélation, surgélateurs, entrepôts frigorifiques pour fruits de mer, refroidissement du lait laitier, entrepôts de conservation des fruits et légumes
2. CVC commercial : climatisation centrale de centres commerciaux, refroidisseurs d'immeubles de bureaux, systèmes de refroidissement d'hôtels
3. Fabrication industrielle : ateliers pharmaceutiques à température constante, récupération de solvants chimiques, refroidissement du moulage par injection plastique, contrôle de la température de production de batteries.
4. Scénarios spéciaux : unités de réfrigération de conteneurs, réfrigération de transport, systèmes de récupération de chaleur résiduelle

4. Comment choisir le bon condenseur pour votre projet

Suivez ces 5 critères fondamentaux pour éviter des équipements mal adaptés et des coûts d’exploitation supplémentaires :

1. Climat local et ressources en eauRégions sèches et manquant d'eau : choisissez des condenseurs refroidis par air ; villes avec suffisamment d’eau et des étés à haute température : types refroidis à l’eau ou par évaporation.
2. Capacité du système de réfrigérationPetite charge de refroidissement (<25 kW) : refroidi par air ; charge moyenne-grande (>50 kW) : condenseurs à eau ou par évaporation.
3. Restriction de l'espace d'installationEspace extérieur limité : condenseur évaporatif (la conception intégrée permet d'économiser la surface de la tour) ; installation sur toiture sans alimentation en eau : unité refroidie par air.
4. Budget et coût énergétique à long termeFaible budget initial, faibles heures de fonctionnement quotidiennes : refroidissement par air ; stockage frigorifique de longue durée fonctionnant 24h/24 et 7j/7 : le condenseur évaporatif réduit considérablement les factures d'électricité.
5. Correspondance des réfrigérantsCompatible avec les réfrigérants R404A, R22, R134a, CO2 et ammoniac ; matériaux de bobine personnalisés (acier inoxydable pour conditions de travail corrosives) disponibles.

5. Conseils d'entretien quotidien pour prolonger la durée de vie du condensateur

Un condenseur bien entretenu peut servir de 8 à 12 ans, tandis que les unités négligées sont confrontées à des pannes fréquentes en 3 ans :

1. Condenseur refroidi par air : nettoyez la poussière du serpentin à ailettes tous les 1 à 3 mois pour éviter un flux d'air bloqué et une pression de refoulement élevée.
2. Condenseur refroidi à l'eau et par évaporation : testez la qualité de l'eau tous les mois, ajoutez un inhibiteur de tartre et rincez les canalisations tous les trimestres.
3. Vérifiez régulièrement les vibrations, le bruit et le courant de fonctionnement du moteur du ventilateur ; Remplacez les roulements de ventilateur vieillissants en temps opportun.
4. Inspectez le serpentin thermique pour déceler toute corrosion ou fuite ; enduire de peinture antirouille pour les unités extérieures dans les zones côtières de brouillard salin.
5. Éliminez les obstacles environnants pour garantir une circulation d'air fluide et une dissipation complète de la chaleur.

6. Foire aux questions (FAQ) – Mots clés de recherche à forte intention

Q1 : Quelle est la différence entre un condenseur et un évaporateur ?

Le condenseur rejette la chaleur hors du système ; l'évaporateur absorbe la chaleur à l'intérieur des chambres froides. Ce sont deux échangeurs de chaleur appariés formant le cycle de refroidissement complet.

Q2 : Pourquoi mon condenseur affiche-t-il une pression de refoulement élevée ?

Causes principales : serpentin sale bloquant la dissipation de la chaleur, débit d'air du ventilateur insuffisant, réfrigérant surchargé, mauvaise ventilation autour de l'unité ou tour de refroidissement défectueuse pour les modèles refroidis par eau.

Q3 : Quelle est la durée de vie normale d’un condenseur de réfrigération ?

Modèles standard en cuivre-aluminium refroidis par air : 8 à 10 ans ; Condenseurs évaporatifs/refroidis par eau en acier inoxydable : jusqu'à 12 à 15 ans avec un entretien régulier.

Q4 : Les condenseurs évaporatifs peuvent-ils fonctionner pendant les hivers froids ?

Oui, mais les modules de chauffage électrique antigel et les vannes de vidange doivent être équipés pour empêcher les conduites d'eau de pulvérisation de se fissurer à des températures inférieures à zéro.

Q5 : Prenez-vous en charge les condenseurs personnalisés pour les réfrigérants spéciaux comme le CO2 ?

La plupart des fabricants professionnels proposent des condenseurs adiabatiques et des refroidisseurs de gaz personnalisés, adaptés aux systèmes de réfrigération transcritiques au CO2.

Paragraphe de clôture

En tant que cœur de rejet de chaleur des équipements de refroidissement, un condenseur de haute qualité et correctement adapté réduit considérablement vos coûts d'électricité à long terme et réduit les temps d'arrêt en cas de panne d'équipement.

Nous fournissons une série complète de condenseurs refroidis par air, par eau et par évaporation avec des tailles, des matériaux de serpentin, des puissances de ventilateur et des réfrigérants adaptés aux besoins du client pour les projets d'entreposage frigorifique, de CVC et de réfrigération industrielle dans le monde entier. Si vous avez besoin d'une consultation sur les paramètres techniques, d'un devis ou d'une assistance en matière de conception personnalisée, n'hésitez pas à envoyer la charge de refroidissement de votre projet, la température ambiante locale et les conditions d'installation à notre équipe commerciale pour des solutions professionnelles uniques.
